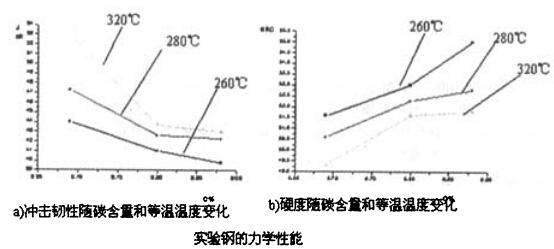

由圖可知，在其他條件一樣的情況下，等溫操控對球磨機襯板用鋼硬度的變化有很大影響，當溫度降低時，因等溫轉變產物硬度有所提高，因此鋼的硬度也會相應增加，對其韌性來講其影響確實較小的。
在對球磨機襯板鋼材進行的實驗操作中，至多以等溫淬火鋼具備較高的韌性，完全是因為在保溫操作中，較早生成的下貝氏體可以對細化馬氏體進行分割，增強其韌性。在實驗過程中，貝氏體對韌性的影響主要集中在貝氏體的數量，因此隨著等溫溫度的降低，所獲得的貝氏體量就會降低，在接下來的冷卻過程中，所獲得的馬氏體數量則會逐漸增多，從而增強其硬度。以下是豫暉針對球磨機鋼性襯板的力學特性實驗進行的總結：
1、在實驗鋼的合金條件下，碳對鋼想作用是比較突出的，其對于球磨機襯板的機械特性要求都可以滿足。
2、等溫淬火溫度需維持在260-300℃，其實際控制在2小時以上較恰當。
3、高碳低合金貝氏體鋼在濕法選礦用球磨機襯板內的應用，表現出良好的抗磨特性，使用壽命遠高于高錳鋼襯板。
4、具備較寬的生產工藝條件，即使生產條件比較一般仍然可以保證球磨機的生產品質。
詳細的球磨機操作工藝可參考：http://m.nnfbw.cn/
